Lávka v Litomyšli

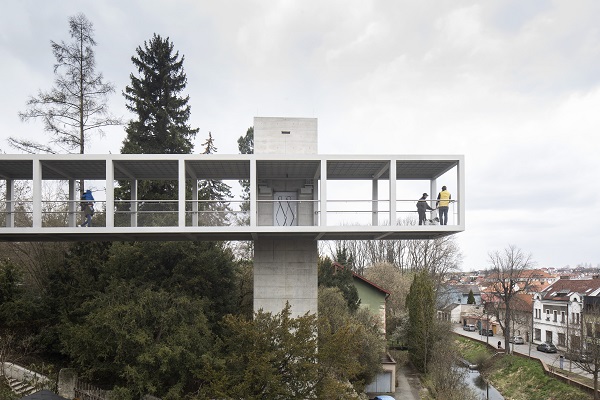

Foto: Tomáš Souček

Místo: Litomyšl

Autoři: Ing. arch. Lukáš Ehl, Ing. arch. Tomáš Koumar, Ing. Ladislav Dvořák, Ing. Ladislav Šašek

Spolupracovníci: Ivana Šrámková – výtvarné řešení, Ladislav Tikovský – návrh osvětlení, Mikoláš Vavřín – návrh zeleně

Realizace: 2022

Foto: Tomáš Souček

Nová lávka s výtahem, která nahrazuje původní nadchod z roku 1981, zajišťuje pěší bezbariérové spojení od MÚ do centra města a zatraktivňuje cestu přes rušnou komunikaci I/35.
Subtilní ocelová konstrukce je nesená masivními pilíři z pohledového železobetonu. Převýšený pylon výtahu je umístěn v ose původního schodiště a nese vlastní konstrukci lávky. Zároveň vytváří novou dominantu – věž v průhledu Ropkovou ulicí z náměstí.

Střední pilíř přechází v nové betonové schodiště orientované směrem k cestě ke Smetanovu domu. Na západním předpolí je lávka osazena na opěru ve stávající opěrné zdi.

Statický systém svařované ocelové konstrukce je spojitý nosník o dvou polích s převislými konci. Nosný systém se skládá ze dvou hlavních Vierendeelových nosníků spojených příčníky.

Foto: Tomáš Souček

Opakováním čtverce příčného řezu v podélném směru vzniká prostorový trojrozměrný Vierendeelův nosník, který je na spodním a horním povrchu opatřený plechovou ortotropní mostovkou a střechou. Prostorový modul 3,07 × 3,07 × 3,07 m je opakován v železobetonových konstrukcích podpěr.
Dosažení přesnosti hran prutů a celkové geometrie nosné konstrukce bylo usnadněno konstrukčním návrhem, který využívá jako jádro průřezu válcované profily HEB doplněné navařenými plechy do čtvercového tvaru 220 × 220 mm.

Díky zvolené konstrukci jsme lávku navrhli jako zastřešenou, poskytující komfort a ochranu proti nepohodě a nabízející atraktivní průchod mezi korunami stromů nad řekou Loučnou s výhledy na město.
Ocelová konstrukce lávky je doplněna zábradlím z nerezové ocelové sítě a kulatým nerezovým madlem. Osvětlení lávky podporuje kontrast lehké ocelové konstrukce a pohledového železobetonu.
Jednoduchý charakter stavby oživují grafiky Ivany Šrámkové na vstupech do výtahu a zadní stěně pylonu, které se uplatňují v osových průhledech.
